Ipari eszkzk a viz tisztitsahoz - EZV, EZV T, M, MT, C, A

Elsz

Ez a kziknyv a hztartsi melegvz (HMV) rendszerei tervezinek, a melegvz-fts, forrvz-fts valamint a gzfts tervezinek, a technolgiai berendezsek, szaunk s medenck tervezinek, az eladinknak s kzvettinknek, valamint a nem kmiai vzelkszts irnti sszes rdekldnek van ajnlva. Tartalmazza az egyes termkeink rvid lerst, a tervezskhz val fontos technikai adatokat, valamint praktikus ajnlsokat az EZV-mszerekkel s azok tartozkaival trtn j kolgiai s energetikailag ignytelen fiziklis vzelkszt mdszer hasznlatra. Ezek az ajnlsok a gyakorlatban hasznlt EZV mszerek gyakorlati tapasztalataibl kvetkeznek, ahol mr 1993-tl sikeresen hasznljk. Figyelembe vve a termkek folytatd fejlesztst s a mr ltez termkek szntelen jobbtst, ezennel szeretnnk nket megkrni, hogy tudassa velnk akrmilyen hozzszlst (kritikait is) vagy kezdemnyez javaslatokat, amelyek segtennek tovbb javtani ezt a vzelkszt mdszert ill. jobban hozzigaztani az nk kvetelseihez. rtelmetlensg esetn vagy ha szksges a vzelksztst olyan aplikcikban megoldani, amelyek itt nincsenek lerva, akrmikor hozznk fordulhat. Szvesen szolgltatunk nknek tovbbi informcikat, avagy meghallgatjuk az nk kvetelseit, hozzszlsait s javaslatait.

Kemny vz

A vz, amelyet a gazdasg klnbz terletein hasznlnak valamint a hztartsban, feloldott llapotban bizonyos mennyisg svnyi anyagot, st s ms adalkanyagokat tartalmaz. Az egyes elemek mennyisge szerint s azol elemek a vzben oldd anyagok ssztartalmnak rszesedse alapjn tljk meg az gyn. vz kemnysgt. A vzben tallhat svnyi anyagok s sk az egyik oldalon az emberi test, az llnyek s llatok szervezetnek valamint a nvnyek szmra fontosak, de a msik oldalon a vzbl val kivlasztsuk miatt nem kis problmkat okoznak szilrd lelepedsek keletkezsvel a vzvezetkekben, a melegvzi rendszerekben, mosodkban, htberendezsekben, stb. A lelepedsek legintenzvebben a kemny vz megmelegedse kvetkeztben keletkeznek, aminek kvetkezmnye a csvezetkek tmrjnek a kisebbedse, a htvitel rosszabbodsa, ami meg az energetikai vesztesgek nvelshez vezet s a lelepedssel behordott rendszer lettartamnak a lervdtshez. Tbb mdszer s eljrs ltezik a lelepeds keletkezsnek a reduklsra s megelzsre. Az elksztett vzre val hats mdja szerint fizikai s kmiai elksztsrl beszlnk. A fizikai vzelksztshez soroljuk az:
a) elektrosztatikai ertrrel val elkszts
b) mgneses ertrrel val elkszts
c) elkszts ultrahanggal

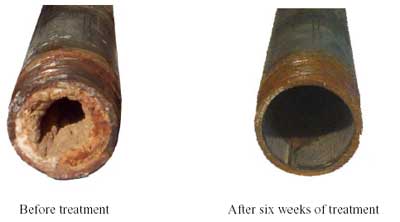

A modern mikroszmtgpes technikai felhasznlsval a mgneses alapelven dolgoznak az EZV mszerek is. A kvetkez kpen lthat a csvezetk llapota az EZV 25-s mszerrel trtn elksztse eltt s a csvezetk llapota hat ht utn az elkszts kezdettl.

EZV vzelkszt mszerek

EZV vzelkszt mszerek jelenkorban hat sorban vannak gyrtva: vezrls nlkli EZV...mszerek, ktrtk vezrls EZV...T mszerek, manulis vezrls EZV...M mszerek, ciklikus vezrls EZV...C mszerek, EZV...MT mszerek manulis vezrlssel kombinciban a ktrtk vezrlssel s automatikus vezrls EZV...A mszerek. Az EZV mszerek szerkezeti megoldsa mikroszmtgpes alapon trtnik, amely a megfelel algoritmus s memriaadatok alapjn elllt egy magasan aperiodikus kimenjelet. Ez a vgs fokozaton val felersds utn a kezelt vz csvezetkn kialaktott tekercsbe van bevezetve, ahol impulzus dinamikus elektromgneses erteret hoz ltre. Ez az ertr hat a csvezetken tfoly elksztett vzre, ami a lelepedskelt anyagok s a vz molekuli kztti kts felbomlshoz vezet.Az ilyen vz nem csak hogy elveszti egy bizonyos idre (a krlmnyek szerint kb. 72 ra) kpessgt szilrd lelepedseket ltrehozni, de mg a korbban keletkezett vzkvet is oldja. A mszerek szmjegy megoldsa az aperiodikus kimenjelen kvl (analgusan csak nehezen elrhet), amely a teljestmny max. hatkonysga miatt fontos, szintn biztostja a kialakul mgneses ertr paramtereinek a magas hossztv idbeli stabilitst (lettartam 20 v) s a hmrsklet stabilitst (standard munkahmrskletek 0-tl 40C-ig), valamint az tfolysmrkbl val jelek egyszer s pontos feldolgozst s egyszer informcis bekapcsolst pl. a vezrl szmtgpre (pl. RS 485 vlaszt). A mszerek a kimenjel jelenltnek automatikus ellenrzsnek fggetlen krvel vannak elltva s az ezt kvet mikroszmtgp reaktivcijval, aminek ksznheten az EZV mszerek ellenllkpesek a tpfeszltsg ingadozsval, a kls zavarssal, stb. szemben. Manyag dobozokban vannak gyrtva, mikzben maga az elektronika specilis anyaggal van lentve, amely megakadlyozza a krnyezet nem kvnatos hatst - nedvessg, llnyek, stb. A mszerek ~230V / 50 Hz tpfeszltsgre vannak szerkesztve, viszont szksg esetn ms tpfeszltsgre (10V, 24V, telepes tplls, tartalkos tpllas, stb.) is szerkesztve lehetnek. Az elektromos biztonsg szempontjbl a mszerek mint a II. osztly fogyasztk vannak konstrulva, mikzben a kilp ramkrk a tpvezetkes hlzattl galvanikusan el vannak vlasztva. A kilp jel feszltsgeinek s ramainak rtkei alacsonyabbak mint az gyn. biztonsgos feszltsg s ram max. megengedett rtkei, teht semmilyen esetben sem veszlyeztethetik az ember egszsgt. Az elektromos energiafogyaszts ezeknl a mszereknl nagyon kicsi s tpustl fggen 3-20 W-ig mozog 230V hlzat tpllsnl. Maguk a mszerek az ISO 9000-et betartott szlltfelektl val alkatrszekbl vannak konstrulva s mindegyik mszer min. 150 rig prballvnyon van vizsglva. Az EZV mszerekre 3 ves jtlsi idt szolgltatunk, a mszerek lettartama 20 v. A jtllsi s jtlls utni szervizt a gyrt EZV Kft. vgzi. A vezet, amelybl ltre van hozva a mgneses erteret ltrehoz tekercs a szigetelssel egytt van szlltva, amely 70Cos hignybevtelig van meghatrozva. A magasabb munkahmrsklet (forrvz-fts) vzelkszt rendszerekben a mszer hasznlatnl a vezetket szigetelssel egytt szlltjuk, amely 180C-ig terjed hignybevtelt brnak ki. Ezrt indokolt esetekben szksges a csvezetk max. hmrsklett megadni, amelyen a vzelkszts alkalmazva lesz.

Vezrls nlkli mszerek EZV 10-tl EZV 65-ig

A mszereknek ez a sora kisebb aplikcikra alkalmas (3/8-tl 2,5-ig) azokban a rendszerekben, amelyekben az tfolys nagy mrtkben nem vltozik. Szabvnyosan a tblzat szerinti optimlis tfolysok terjedelme alapjn vannak gyrtva. Szksg esetn lehetsges olyan mszert gyrtani, melynek el lesz tolva az tfolysok emltett terjedelme, spedig szksg szerint a nagyobb ill. a kissebb tfolys irnyba. Az ilyen esetben ajnljuk az ilyen kvetelst elre konzultlni s a mszerek rszletezsnl megjellni a krt tfolysok terjedelmt. Ezeket a mszereket fkppen kis zemegysgekben, pksgekben, mosodkban, gztermelknl, vasal- s gzl-kszlkeknl, rszben a hztartsi melegvz cirkulcis csvezetkeinl, sajtk htsnl, a tej pasztrzsnl, kis gzkatlanoknl, kis tfolyvzmelegtknl, stb. val vzelksztsre hasznljk. Mszertpus tfolys terjedelme (m3 / ra) A csvezetk bels tmrje

Ktrtk vezrls mszerek EZV 25T-tl EZV 65T-ig

Ezek a mszerek alkalmasak az tfolys rendszeres s arnylag nagy vltozsa esetn (a vltozs nagyobb mint ahogy azt az EZV... sorbl val mszer lehetv teszi), mikzben a vltozs rendszeressge vagy az idtl van levezetve (pl. nappal/jszaka, a munkaid kezdete/vge s hasonl) vagy ms berendezsek zemeltetstl (pl. keringsi szivattyk, automatikus-vezrls szelepek, ptszivattyk s hasonl). Mszertpus az tfolysok 1. terjedelme (m3 / ra) az tfolysok 2. terjedelme (m3 / ra) A mszer kls mretei (mm) Feds E sorbl val mszerekre jellemz a ktrtk vezrls lehetsge, spedig a mszeren kivezetett segdrintkez kapcsolsval. A kapcsols le lehet vezetve pl. az kapcsolrtl (a szlltmny rsze lehet) 24 ill. 168 rs kapcsolsi ciklussal, a keringsi szivattyt bekapcsol kontaktor segdrintkezstl, a kaznhz ill. a technolgiai folyamat irnytrendszertl, vagy ms berendezstl. Vezrls esetn az irnytrendszertl a segdrintkez helyettesthet megfelel vlasztval pl. RS485. ltalnos kvetelmny a kapcsolkszlkre a kapcsolsi kpessg 10mA / 25V, max. tvolsg 100m. A csatolatlan kapcsolkszlknl ill. a sztkapcsolt segdrintkeznl a mszer az tfolysok 1. terjedelmre van belltva. A segdrintkez sszekapcsolsval a mszer tkapcsol az tfolysok 2. terjedelmre a tblzat szerint. A mszereknek ki van vezetve a kapcsolkszlk kapcsoldsra alkalmas konnektorra ~12V / 10mA- segdfeszltsg, amelyet fel lehet hasznlni pl. egy mdostott kapcsolra tpllsra (szlltja EZV Kft.). E mszerek alkalmazsa: hcserlllomsok, kzs HMV kszts nagyobb szm laksokat tartalmaz hzakban, szllodk, keringsi szivatty szablyozsval trtn melegvz-fts, nmely technolgiai berendezs s ms.

Manulis vezrls mszerek EZV 50M-tl EZV 500M-ig

E sorbl val mszerek a manulisan irnyt tkapcsol segtsgvel lehetv teszik szles mrtkben megvltoztatni a kimenjel paramtereit s ezzel optimalizlni a mszer hatst az tfolysok szles terjedelmben az elksztett vz tulajdonsgainak figyelembe vtelvel. Maga az optimalizci elrhet a belltott fokozattl fgg hats eredmnynek hossztv megfigyelsvel vagy a vz paramtereinek megfelel mrsvel a vzkezels eltt s utn a belltstl fggen (pl. vezetkpessg, pH s hasonl). E mszerek fedse az IP44. A mszerek akusztikai szignalizcival vannak elltva (a tekercs nem zrt ramkre ill. nem bekapcsolt tekercs), valamint a rel kontaktusaival, amelyek a helyes mkdsnl ssze vannak csatolva (lehetsges felhasznlni a tvjelzshez). A rel kontaktusainak terhelhetsge 1A / 125V, de max 25W. Mszertpus tfolys terjedelme (m3 / ra) A csvezetk bels tmrje E mszerek alkalmazsa: nagyobb rendszerek (zrt s nyitott), 2-tl knyszerkrfolyamattal, melegvz- s forrvz-ftsek, gzkatlanok (a vz elksztse), a HMV cirkulcija, nagy medenck, technolgiai berendezsek (kompresszorok htse, olajhtk, stb.)

Ciklikus vezrls EZV...C mszerek

E sorbl val mszerek alkalmasak zrt rendszerekben val vzelksztsre, amelyekben nem kell, hogy lland legyen, de vltozhat is (pl. tbbjrat keverszelepek regulcijnl). Ezek a mszerek kihasznljk a fiziklis vzelkszts idbeli tehetetlensgt (kb. 72 ra) s egy bizonyos megfelel peridussal ciklikusan vltoztajk a kimenjel paramtereit gy, hogy a zrt rendszerekben az tfolysok szles terjedelmt takarjk. Az EZV...M sorbl val mszerekkel szemben az EZV...C mszerek hasznlatnl nem szksges a zrt rendszerekben optimalizlni a megfelel fokozat belltst. A kimenjel optimlis paramterei az amely tfolys szmra a kimenjelben vannak sszefoglalva, amely llandan vltozik szles terjedelemben egy bizonyos megfelel peridussal. A mszerek akusztikai szignalizcival vannak elltva s segt relvel is rvnyesek az EZV...M-nl feltntetett adatok. Ktrtk idbeli vezrls s manulis elbellts EZV...MT mszerek
E sorbl val mszerek nagyobb rendszerek szmra (2-tl) alkalmasak, amelyekben az tfolys nagysga rendszeresen vltozik kt jelentsen klnbz rtk kztt, mikzben a vltozs rvid idn bell ll be. Ezek vltozsok rendszeresge ill. fggsge levezethet az EZV...T sorbl val mszerekhez hasonlan az idbl, ms kszlk kapcsolsbl vagy a vezrlrendszerrel van megadva. A mszeren az tfolysok 1. terjedelmnek tkapcsoljn elre belltjk az alkalmas fokozatot, amely megfelel a sztkapcsolt segdrintkeznek, a 2. terjedelem tkapcsoljn elre belltjk az tfolysok 2. terjedelmnek megfelel fokozatot (az sszekapcsolt segdrintkeznl). A kapcsolds utn pl. egy idkapcsol kapcsoldsa utn idtl fggen kt elre belltott tfolys rtkei kztti tkapcsolsra kerl sor. A kapcsolkszlk kapcsolsi kpessgre val kvetelmnyek hasonlak az EZV...T sorbl val mszerekhez, teht 10mA / 25V. A vezrlrendszerrel val tkapcsols irnytsnl itt van jra a lehetsg a segdrintkezt megfelel szmtgpes vlasztval helyettesteni. A mszerek akusztikai szignalizcival vannak elltva s segt relvel rvnyesek az EZV...M-nl feltntettt adatok, valamint segdfeszltsggel ~12V / 10mA (kivezetve a konnektorra a kapcsolkszlk kapcsoldsra), amelyet fel lehet hasznlni pl. egy mdostott kapcsolra tpllsra szlltja az EZV Kft. E mszerek alkalmazsa: hcserlllomsok, a HMV elksztse nagyobb pletekben (pl. szllshelyek, laktanyk, s stb.), melegvz- s forrvz-fts keringsi szivatty szablyozsval, nagyobb technolgiai berendezsek s hasonl.

Automatikus vezrls mszerek EZV 50A-tl EZV 500A-ig

Ezek a mszerek az tfolys nagy s egyenletlen vltozsaival rendelkez rendszerek szmra alkalmasak. A munkjukhoz szksgk van az tfolysrl szl informcirl, azaz a rendszerben elektromos kijelzvel rendelkez tfolysmr kell hogy be legyen iktatva ill. megfelel rzkel csatlakozsnak a lehetsgvel. Ezek a mszerek belltsi elemekkel vannak felszerelve (csak a szerviz szmra hozzfrhet), amelyek lehetv teszik a mszer automatikus-bellts paramtereinek egyttfuts optimalizcijt az tfolystl fggen, az elksztett vz paramtereihez. Az EZV...M s EZV...MT sorbl val mszerekhez hasonlan el vannak ltva szignalizcival s segt relvel egyforma szm kivezetsekkel a konnektoron valamint a kontaktusok terhelhetsgvel. Az tfolysmr csatlakozsa egy tovbbi konnektorral valsul meg, mikzben a leggyakrabban hasznlt OPTO EZV 1, 2 ill. OPTO EZV 1, 2 R (lerva ksbb) rzkelk csatlakozsa a baloldali brn tallhat. E mszerek alkalmazsa: HMV rendszerei-hidegvzvezetk elksztse, tpvz-elkszts gzkatlanok szmra, vzelkszts nagy zemek szmra hermvek, vzelkszts olyan alkalmazsok szmra, amelyeknl fokozott hangsly ll a vzelkszts minsgnek biztostsn; ness vzvezetkek, stb. ill. OPTO EZV 1, 2 R (lerva ksbb) rzkelk csatlakozsa a baloldali brn tallhat. E mszerek alkalmazsa: HMV rendszerek-hidegvzvezetk elksztse, tpvz-elksztse gzkatlanok szmra, vzelkszts nagy zemek szmra hermvek, vzelkszts olyan alkalmazsok szmra, amelyeknl fokozott hangsly ll a vzelkszts minsgnek biztostsn; ness vzvezetkek, stb.
